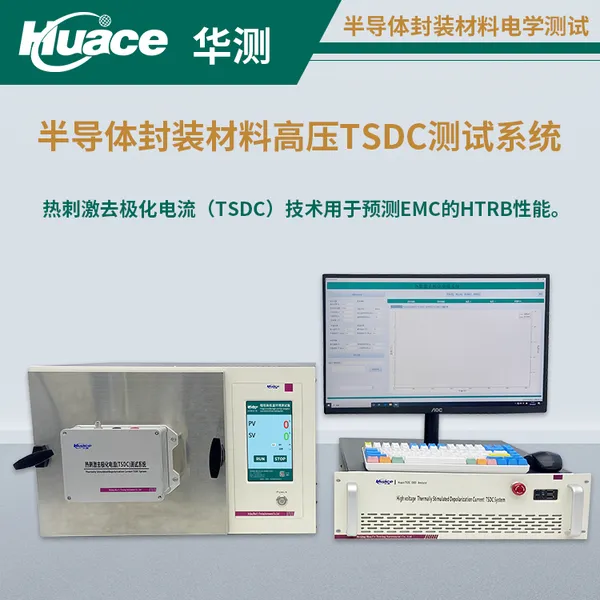

半导体封装材料高压TSDC测试系统

应用场景：

APPLICATION 材料研发与性能评估：介电材料研究、绝缘材料评估、半导体材料分析；

电子元器件与封装技术：元器件可靠性测试、封装材料选择、封装工艺优化；

电力与能源领域：电力设备绝缘监测、储能材料研究；

其他领域：生物分子材料研究、环境监测与保护；

半导体封装材料高压TSDC热刺激测试系统在材料研发、电子元器件与封装技术、电力与能源领域以及其他多个领 域都具有广泛的应用前景。

随着技术的不断发展，TSDC测试系统将在更多领域发挥重要作用。

产品原理：

         TSDC是一种研究电荷存储特性的实验技术，用于确 定初始电荷和捕获电荷的活化能以及弛豫，该方法包括一 个极化过程，其中介电样品在高温下暴露于高电场强度 下。在此之后，试样在外加电场的作用下迅速进行冷却。以 这种方式，电荷被分离并固定在介电材料驻极体内。然后 进行升温将驻极体内的电荷进行释放，同时配合测量仪器 进行测量，并为科研人员进行分析。通过TSDC测试方法研 究了EMC对功率半导体HTRB可靠性的影响，了解到EMC 在高温、高压条件下会发生电极化或电取向。此外，依赖于 在相应的冷却环境中维持其极化状态，它会干扰MOS-FET 半导体中反转层的正常形成。通过TSDC试验，我们还了解 了在可靠性测试中由于应用条件而导致的材料内部极化 电荷的数量也是一个重要的影响因素。
